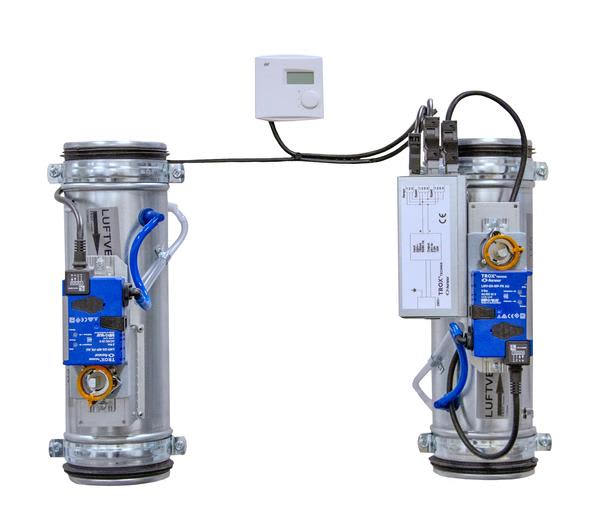

VAV SRC Kit 6 bevegelse
VAV SRC Kit 6
ANVENDELSE
VAV-SRC står for “Single Room Control”, og kan benyttes som et stand-alone system, når VAVspjeldene skal reguleres direkte av styringsenhet plassert i rommet. Enheten inneholder trafo for strømforsyning til spjeld og rom-regulator, og det benyttes kabler med Winsta plugger for hurtigtilkobling av spjeld. Tilkobling av rom-regulator må gjøres av kvalifisert personell. VAV-SRC kan styre 2 stk VAV-spjeld (f.eks tillufts og avtrekksspjeld), basert på styresignal fra rom-regulator (temperatur, CO2/temperatur, bevegelse, etc.) Boksen er internt koblet for parallell-styring av spjeldene. Single Room Control enhenten kan enkelt skyves inn på motorbrakett til LEO, uten bruk av verktøy Dersom tillufts og avtrekksspjeld sitter langt fra hverandre kan skjøtekabel brukes som tillvalg samt låseklips for skjøtekabel
Kit 6 inneholder:
- VAV-SRC Koblingsboks 1 stk
- 230V Strømkabel 1 stk
- 10m Sensorkabel-3pol midi/åpen ende 1 stk
- Låseklips for skjøtekabel 4 stk
- 5m Skjøtekabel 4pol midi 2 stk
- MP-bus plugg 2 stk
- Hus til MP-bus plugg 2 stk
- Koblingsskjema for sensor 1 stk.
- Koblingsskjema for MP-bus plugg 1 stk
- IR24 P bevegelse 1 stk
